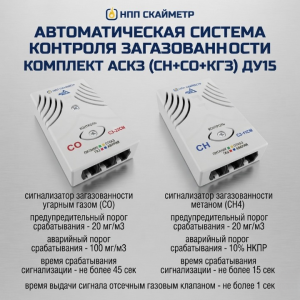

Сигнализаторы загазованности СЗ-11СМ, СЗ-12СМ, СЗ-22СМ предназначены для измерений и непрерывного автоматического контроля содержания опасных для жизнедеятельности человека веществ в воздухе помещений с газогорелочными приборами и прочими устройствами сжигания углеводородного газа, а также крытыми автомобильными стоянками. Сигнализаторы служат для оповещения персонала световым и звуковым сигналами о появлении опасных концентраций газа.
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним или двумя фиксированными порогами срабатывания аварийной сигнализации.
Сигнализаторы должны обеспечивать:
Сигнализаторы СЗ-11СМ, СЗ-12СМ предназначены для контроля природного газа (по ГОСТ 5542).
Сигнализатор СЗ-22СМ предназначен для контроля монооксида углерода.
Метрологические параметры сигнализаторов СЗ.
Основные Технические параметры сигнализаторов СЗ
Схема расположения сигнализаторов СЗ-1YСМ
Схема расположения сигнализатора СЗ-22СМ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ АСКЗ
ПАСПОРТ СИГНАЛИЗАТОР_СЗ-11СМ
ПАСПОРТ СИГНАЛИЗАТОР_СЗ-12СМ
ПАСПОРТ СИГНАЛИЗАТОР_СЗ-22СМ
ПАСПОРТ КЛАПАН ЗАПОРНЫЙ
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с диффузионной подачей контролируемой среды, с одним или двумя фиксированными порогами срабатывания аварийной сигнализации.
Сигнализаторы должны обеспечивать:
- световую индикацию включенного состояния
- световую и звуковую сигнализацию при достижении установленного порогового уровня контролируемой среды
- управление импульсным клапаном при аварийной ситуации; •выдачу сигналов аварии на внешние устройства
Сигнализаторы СЗ-11СМ, СЗ-12СМ предназначены для контроля природного газа (по ГОСТ 5542).
Сигнализатор СЗ-22СМ предназначен для контроля монооксида углерода.
Метрологические параметры сигнализаторов СЗ.
| Исполнение |
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой основной абсолютной погрешности |
Время срабатывания сигнализации, с, не более |
| СЗ-11СМ | Метан (CH4) | Аварийный порог - 10 % НКПР | ±5 % НКПР | 15 |
| СЗ-12СМ | Метан (CH4) |
Предупредительный порог - 10 % НКПР Аварийный порог - 20 % НКПР |
±5 % НКПР | 15 |
| СЗ-22СМ | Монооксид углерода (CO) |
Предупредительный порог - 20 мг/м3 Аварийный порог - 100 мг/м3 |
±5 мг/м3 ±25 мг/м3 |
45 |
Основные Технические параметры сигнализаторов СЗ
| Параметр | Значение |
| Время установления рабочего режима (время прогрева), с, не более | 45 |
| Напряжение питания постоянного тока, В | 9÷12 |
|
Потребляемая мощность, Вт, не более: сигнализатор СЗ-1YСМ сигнализатор СЗ-22СМ |
1 1 |
| Время выдачи сигнала управления отсечным газовым клапаном, с, не более | 1 |
| Масса, кг, не более | 0,15 |
| Габаритные размеры, ДхШхВ, мм, не более | 90x56x32 |
Схема расположения сигнализаторов СЗ-1YСМ
Схема расположения сигнализатора СЗ-22СМ
